Резервуары стальные РГСП

ГК МеталлЭнергоХолдинг реализует резервуары стальные РГСП напрямую от производителя. Предлагаем сертифицированные сварные емкости, изготовленные в соответствии с требованиями ГОСТ, ОСТ и ТУ. Отгрузка в день оплаты, доставка в любой населенный пункт или на удаленный объект.

Описание

Использование резервуаров типа РГСП — это самый простой и безопасный способ хранения ГСМ и других жидких и вязких сред, воды, суспензий, эмульсий. Емкости вместительностью от 3 до 100 м3 нашли широкое применение на промышленных и перерабатывающих предприятиях, АЗС, пунктах хранения топлива, фермах и животноводческих хозяйствах, горнодобывающих предприятиях. Их используют в качестве пожарных резервуаров, на стройплощадках они служат для хранения и раздачи масел, битума, дизтоплива.

Технические характеристики

Емкости предназначены для хранения жидких и вязких веществ плотностью до 1300 кг/м3. Диапазон температур хранимого продукта от -65°C до +90°C. Согласно стандарту диаметр корпуса от 1,5 до 3,24 м, длина от 3,3 до 12,7 м, номинальный объем 3, 5, 10, 25, 50, 75, 100 м3.

Рекомендуемые размеры резервуаров типа РГСП указаны в таблице.

ХарактеристикиРГСП-3РГСП-5РГСП-10РГСП-25РГСП-50РГСП-75РГСП-100
Диаметр D, м1,4001,6002,2002,7602,7603,0003,000
Длина L, м2,5502,7853,3354,8509,5009,50014,030
Высота Н, м2,8852,8353,6854,4505,0004,5004,320
Расстояние между опорами, м1,9602,4102,7504,1504,5004,5005,100
Длина цилиндрической части, м1,9802,5002,8404,2809,0009,00013,500
Толщина корпуса, мм4-64-84-86-86-888
Высота при транспортировке, м1,9552,0502,6503,4003,4003,6503,650
Масса, т1,4001,5402,5204,3405,8807,64011,900

По согласованной спецификации возможно изготовление резервуаров с промежуточными размерами, нестандартной формы, с конструкцией и комплектацией, отличными от базовых.

Конструкция

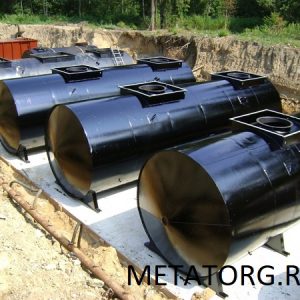

Резервуары, предназначенные для подземной установки, состоят из цилиндрического корпуса, двух торцевых элементов, колец жесткости, опорных элементов, строповочной рамы для погрузки, перевозки и монтажа.

В стандартную комплектацию входят люки с горловинами, сливно-заливные патрубки, площадки обслуживания, лестницы, навесное оборудование. Количество лазов и патрубков зависит от числа внутренних отсеков. К технологическому оборудованию относятся предохранительные и дыхательные клапаны, насосы, счетчики расхода продукта, шланги, датчики уровня, шаровые краны, освещение.

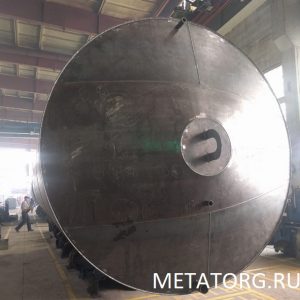

РГСП выпускаются с плоскими или коническими торцевыми частями — днищами. Емкости, используемые для хранения веществ под давлением, изготавливаются с днищами эллиптической или сферической формы.

Виды

РГСП бывают одностенными и двухстенными с расстоянием между стенками 4 мм. Наружные стенки служат дополнительной защитой и позволяют предотвратить утечку рабочей среды при нарушении целостности внутренней оболочки. В свою очередь внутренний корпус предупреждает протечку хранимого продукта и загрязнение окружающей среды в случае разгерметизации внешнего корпуса. Для контроля герметичности между стенками закачивается газообразный азот, тосол, антифриз или другие демпфирующие жидкости, которые не вступают в химические реакции с хранимым продуктом, сталью или антикоррозионным покрытием емкости.

Если резервуар планируется использовать для слива, хранения и раздачи сразу нескольких видов ГСМ, то его изготавливают многокамерным. Внутреннее пространство корпуса разделяется на нужное количество отсеков металлическим перегородками. Чтобы исключить смешивание разных видов топлива перегородки делают двойными. В межстенное пространство закачивают азот или демпферные жидкости. Их плотность выше плотности рабочей среды резервуара, температура вспышки превышает +100°C.

Материалы

Основные и вспомогательные элементы конструкции РГСП изготавливаются из углеродистой низколегированной стали. Хладостойкость материалов определяют при испытаниях на устойчивость к механическим нагрузкам по ГОСТ 9454. Для корпуса используется горячекатаный листовой прокат толщиной от 4 до 8 мм, сплошность которого соответствует первому классу по ГОСТ 22727. Резервуары, предназначенные для работы в районах с температурой воздуха до -40°C, изготавливают из малоуглеродистой стали С245. Емкости для эксплуатации при -60°C производятся из сталей С345 или 09Г2С.

Сварка конструкции

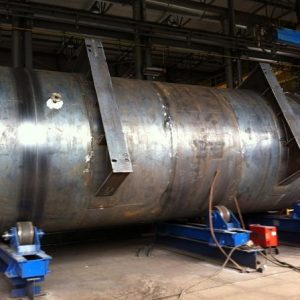

Соединение элементов конструкции выполняется ручной дуговой, автоматической и механизированной сваркой в среде защитных газов. Сварочные работы выполняются по ГОСТ 5624, 115З4, 871З, 14771, 2З518. Сварные швы проходят обязательную аттестацию. Контроль качества сварных швов в недоступных местах выполняется методами цветной или магнитопорошковой дефектоскопии. Резервуары испытываются на герметичность гидравлическими или пневматическим способом.

Антикоррозийная защита

Емкости для подземной установки в процессе эксплуатации подвергаются негативному воздействию влаги и почвенной среды. Грунт в разных районах отличается составом, электропроводностью, плотностью, способностью удерживать влагу. Высококоррозийными являются влажные глинистые, болотистые, заторфованные почвы, к низкоагрессивным относятся песчаные грунты. Без дополнительной защиты металлоконструкций линейная скорость коррозии стали достигает 4% в год. Высокое содержание в почве минералов и растворенных солей увеличивает скорость разрушения стенок корпуса из возникающей химической коррозии.

Обработка металла антикоррозионными составами предотвращает разрушение металла, разгерметизацию РГСП и утечку хранимого продукта. К методам защиты относится обработка поверхности грунтовками, нанесение составов на основе битума. Внутренние стенки емкости также подлежат защите, их окрашивают составами, устойчивыми к нефти и продуктам ее переработки.

Теплозащита

Чтобы избежать загустения вязких продуктов в холодное время года корпуса РГСП теплоизолируют. Дополнительное утепление выполняется для емкостей, предназначенных для хранения двуокиси углерода, легковоспламеняющихся и горючих продуктов. Утеплению подлежат резервуары для брожения продуктов, веществ с определенной температурой хранения.

Сохранить и поддерживать заданный температурный режим хранения позволяет монтаж защитной рубашки с системой паро-водяным или электрическим подогревом. Теплозащитная рубашка толщиной до 12 см способна эффективно обогревать корпус за счет проточно циркулирующего в ней теплоносителя или охлаждающей жидкости.

Теплоизоляция резервуаров также может быть выполнена в процессе эксплуатации пенополиуретаном. Теплоизолирующая оболочка служит дополнительной защитой стенок от почвенной коррозии и грунтовых вод. Слой теплоизоляции не увеличивает вес конструкции и не оказывает нагрузки на корпус. ППУ обладает высокой адгезией к металлу. Материал наносится под давлением, после застывания приобретает плотную монолитную структуру. В нашей компании можно купить готовые резервуары или заказать изготовление по своим чертежам с доставкой и установкой.

Узнать подробнее о конструкции и комплектации РГСП можно по телефону, указанному на сайте. Наши специалисты помогут подобрать емкость нужного объема и диаметра, расскажут об условиях оплаты и доставки, ответят на все возникшие вопросы.

Резервуары стальные РГСП ( резервуары стальные горизонтальные подземные ) от производителя Группа Компаний МеталлЭнергоХолдинг

НазваниеДиаметр корпуса, ммДлина корпуса, ммТолщина стенки корпуса и марка сталиСтоимость согласно комплектации, руб. с НДС
РГСП-51500 мм3300 мм4 мм, 5, 6, 8 мм 09Г2С Договорная
РГСП-102200 мм3500 мм4 мм , 5, 6, 8 мм 09Г2С Договорная
РГСП-252300 мм6400 мм4 мм, 5 мм, 6, 8  09Г2С Договорная
РГСП-502700 мм9600 мм4 мм, 5, 6, 8 мм 09Г2С Договорная
РГСП-753240 мм9700 мм4 мм, 5 , 6, 8 мм 09Г2С Договорная
РГСП-1003240 мм12700 мм4 мм, 5 , 6, 8 мм 09Г2С Договорная
